ТИМ КРЕДО ГНСС

Обработка спутниковых геодезических данных в ТИМ КРЕДО ГНСС

1. Включено в Единый реестр российского ПО Минцифры.
2. Имеет сертификат ФСТЭК (при обработке данных ограниченного доступа).
3. Обеспечивает локализацию данных на территории РФ (ФЗ‑152).
4. Совместимо с отечественными ОС (Astra Linux, РЕД ОС и т. д.).
5. Имеет документацию и техподдержку на русском языке с SLA.
6. Предусматривает регулярные обновления безопасности.

Ключевые возможности:

• чтение форматов напрямую от производителей;

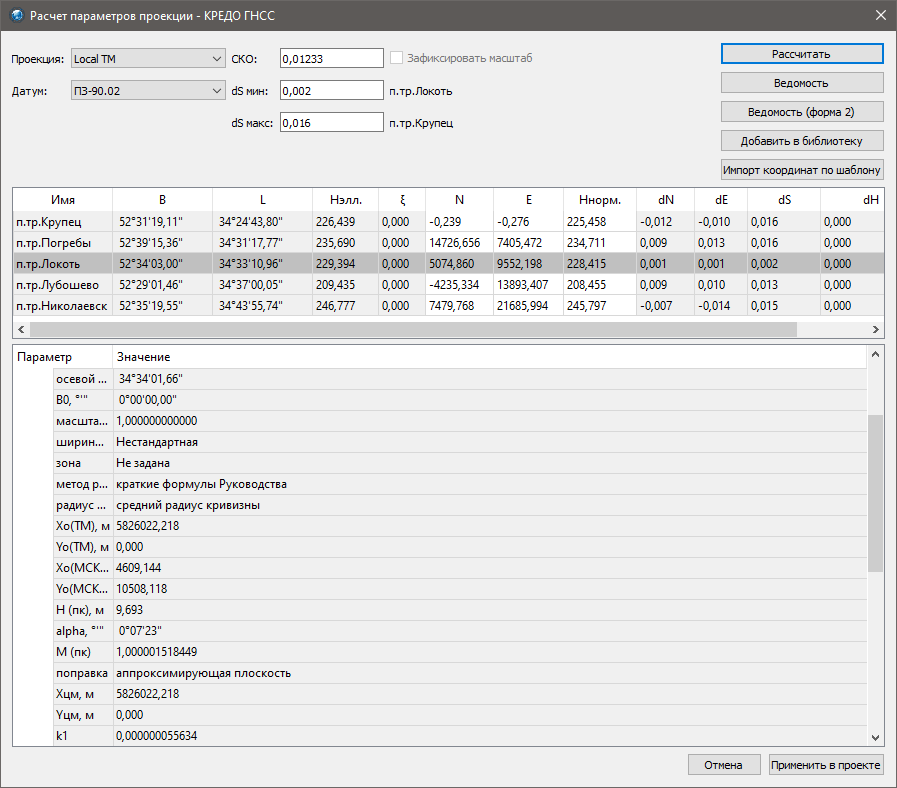

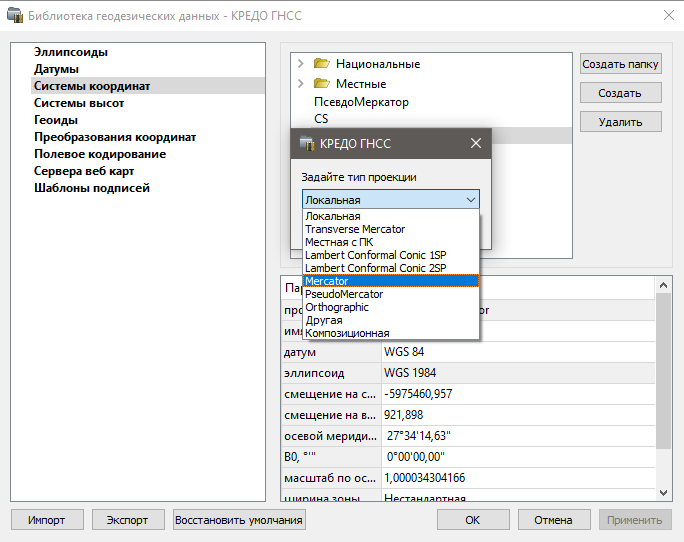

• расчёт параметров проекции и датума, коррекция по высоте;
• анализ координат исходных пунктов для выявления ошибок;
• работа со спутниковыми снимками и растровыми картами через веб‑сервисы;
• бесшовная интеграция с другими подсистемами ТИМ КРЕДО;
• поддержка отечественных операционных систем.

Результаты работы: ведомости и каталоги (с настройкой по стандартам), чертежи любого масштаба, векторные данные в форматах DXF/DWG, TopoXML/LandXML, MIF/MID, графики поправок, текстовые файлы с координатами.

Своместим с ГНСС-приемниками (GNSS) следующих производителей: Alpha Suveying, PrinCE, EFIX, EFT, Alpha Geo, Geomax, Trimble, South, CHCNAV, Hi-Target, Meridian, Apex и др.

Формат исходных данных

В качестве исходных могут быть использованы следующие виды данных:

1. Спутниковые геодезические измерения и эфемериды в формате RINEX (версии 2.0 – 4.0);
2. Спутниковые геодезические измерения и эфемериды в форматах производителей оборудования - BINR НАВИС — *.rin, CHCNav, PrinCe — *.hcn, ComNav (SinoGNSS) — *.cnb, Hemisphere — *.bin, Hi-Target, EFT -*.gns, *.zhd, *.sat, Javad — *.jps, Topcon — *.tps, Novatel ASCII (OEM4) -*.log, Novatel binary (OEM7), Septentrio, Altus — *.sbf, South — *.sth, Stonex — *.dat, Leica MDB — *.m00, Trimble — *.dat, *.tgd, *.t00, *.t01, *.t02, потоковые форматы *.cap, *.org, *.r17, *rt17, *.r27, *.rt27, u-blox, Emlid — *.ubx; Архивы с файлами наблюдений и эфемерид — *.zip, *.z, *.gz;
3. Импорт координат точек из текстовых файлов в произвольных форматах, настраиваемых пользователем;
4. Импорт точек внешних событий из текстовых файлов;
5. Точные эфемериды и карты ионосферы (могут быть загружены автоматически на временной диапазон проекта);
6. Растровые изображения в форматах BMP, GIF, TIFF (GeoTIFF), JPEG, JPEG2000, PNG, CRF, CLI, ECW, RSW;
7. Файлы калибровки антенн ГНСС в формате ANTEX, TAB и GRA;
8. Цифровые модели местности в формате TopoXML;
9. Чертежи dxf/dwg.

В системе имеется возможность подключения картографических сервисов Google Maps, Bing или добавить тайловый или WMS/WFS произвольный файловый сервер.

ТИМ КРЕДО ГНСС: возможности обработки и анализа геодезических данных

ТИМ КРЕДО ГНСС — это мощный инструмент для профессиональной обработки спутниковых геодезических наблюдений. Программа поддерживает работу с различными типами данных и обеспечивает высокую точность результатов.

Что можно обрабатывать?

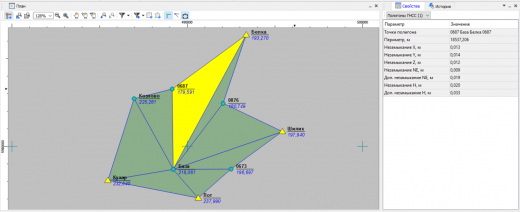

• базовые линии (статика);
• сеансы Stop&Go;
• траектории БПЛА.

Поддержка глобальных навигационных систем

Программа работает со всеми современными сигналами:

• GPS;
• ГЛОНАСС;
• Galileo;
• Beidou.

Гибкость и точность расчётов

Подсистема автоматически выбирает оптимальную стратегию расчёта для достижения максимальной точности. При необходимости пользователь может вручную настроить параметры:

• выбрать метод расчёта (поканальное решение, комбинации WideLane, IonoFree, использование кода и фазы);
• управлять дополнительными параметрами анализа данных.

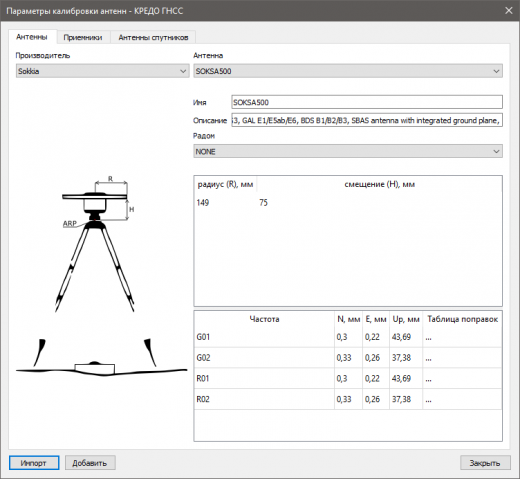

Актуальная база данных антенн

В поставку включена база данных с параметрами антенн:

• данные абсолютных калибровок (на момент выхода версии);
• параметры антенн спутников;
• описания антенн и приёмников;
• физические размеры антенн.

Возможности актуализации:

• импорт файлов atx, tab, gra с публичных серверов IGS;
• ручное добавление данных для отсутствующих антенн (название, код, положение фазового центра);
• ввод параметров для измерения наклонной высоты.

Работа с точными эфемеридами

Реализована автоматическая загрузка данных на время наблюдений проекта с:

• сервера точных эфемерид ИАЦ ГЛОНАСС;
• серверов IGS (файлы эфемерид в архивах *.z — до октября 2022, *.gz — после).

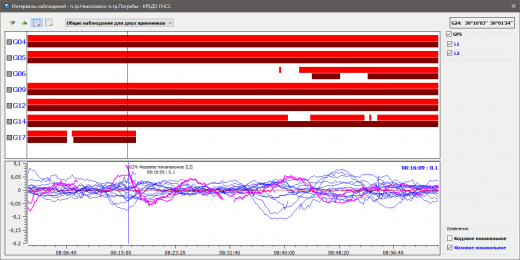

Анализ, визуализация и редактирование данных

Удобные инструменты для работы с данными спутниковых измерений:

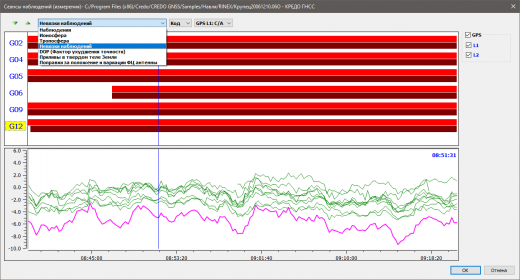

• просмотр данных по сессиям и эфемеридам в виде временных диаграмм;

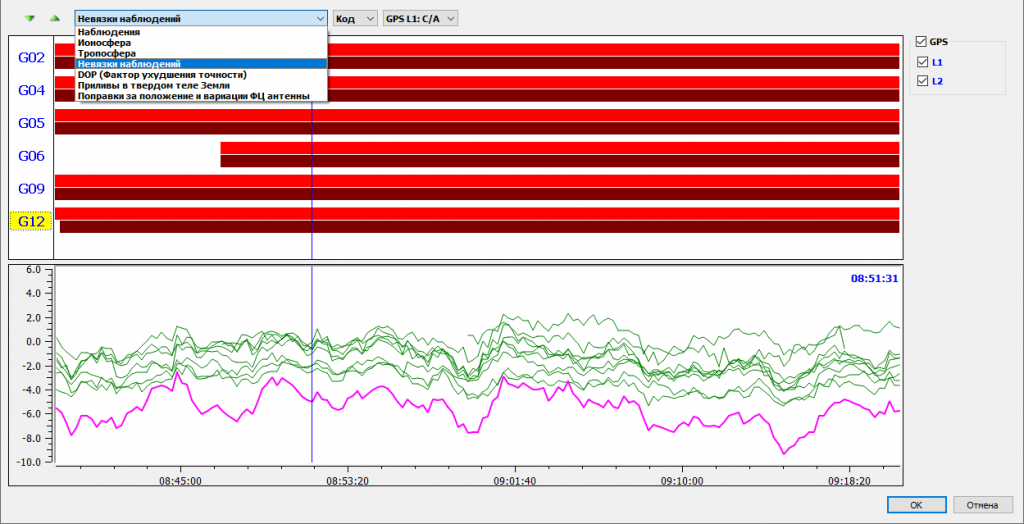

• визуализация наблюдений: диаграммы видимости спутников, графики разности вычисленного расстояния до спутника и наблюдения, оценка DOP;
• редактирование данных: объединение сеансов, смена типа наблюдений (статика/кинематика), коррекция даты (актуально для приёмников с некорректным счётчиком недель GPS).

Экспорт данных

Загруженные спутниковые геодезические наблюдения можно экспортировать в форматы RINEX версий 2.10 и 3.04.

Расчет траекторий подвижных приемников и расчет на их основе координат точек внешних событий

ТИМ КРЕДО ГНСС: обработка данных аэрофотосъёмки с БПЛА

Программное обеспечение для расчёта траекторий подвижных приёмников и определения координат точек внешних событий при аэрофотосъёмке с беспилотных летательных аппаратов.

Ключевые возможности:

• Расчёт траекторий и координат. Определение координат точек внешних событий на основе траекторий подвижных приёмников (фиксация времени срабатывания затвора камеры).
• Импорт данных. Загрузка меток событий из текстовых файлов произвольного формата с настройкой шаблона.

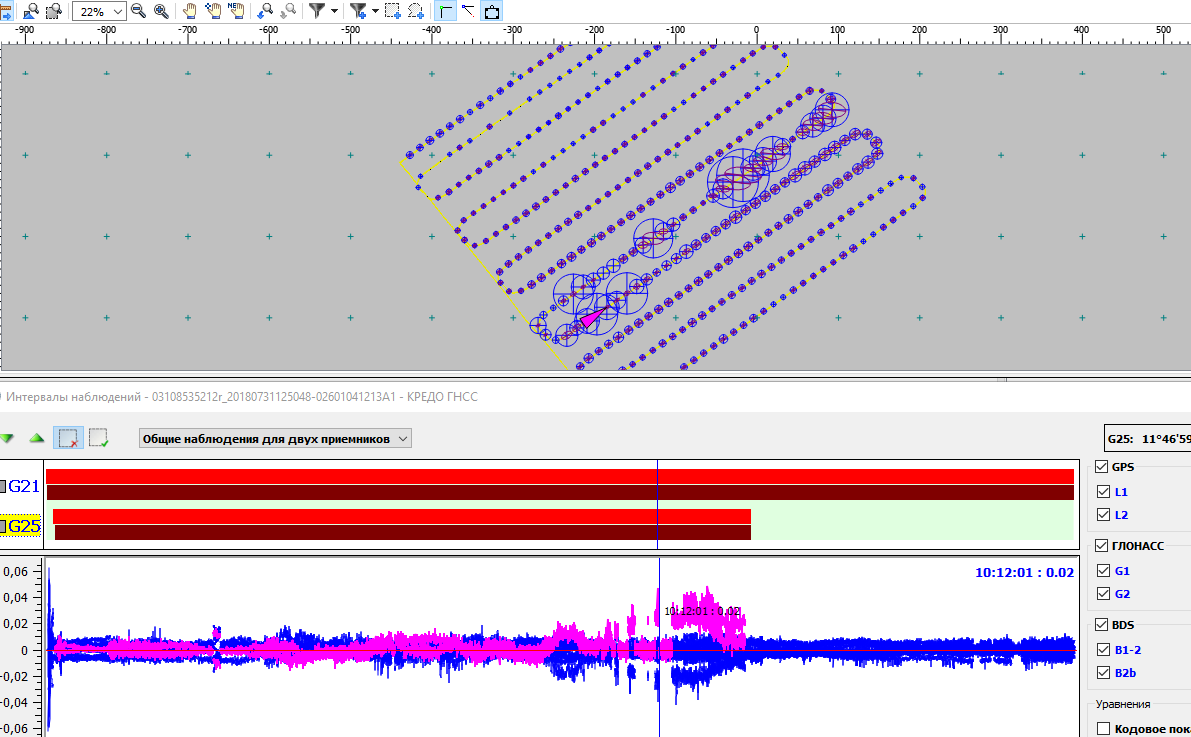

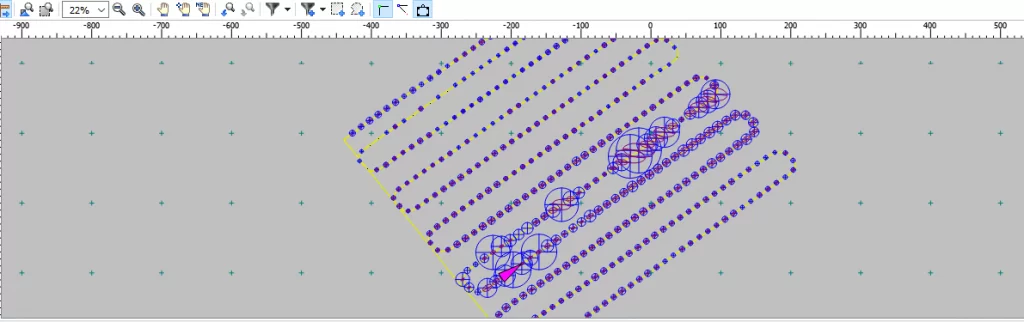

• Анализ и визуализация. Синхронизация графиков поправок с маркером на траектории для выявления проблемных участков. Визуализация ошибок точек внешними эллипсами после расчёта траектории.
• Корректировка данных. Редуцирование координат антенны на позицию камеры БПЛА (задание вертикального, продольного и поперечного смещения). Генератор имён точек по шаблону для минимизации ошибок.
• Экспорт результатов. Выгрузка точек и траекторий в текстовые файлы с любым представлением координат и оценкой точности. Гибкая настройка формата экспорта через шаблоны.

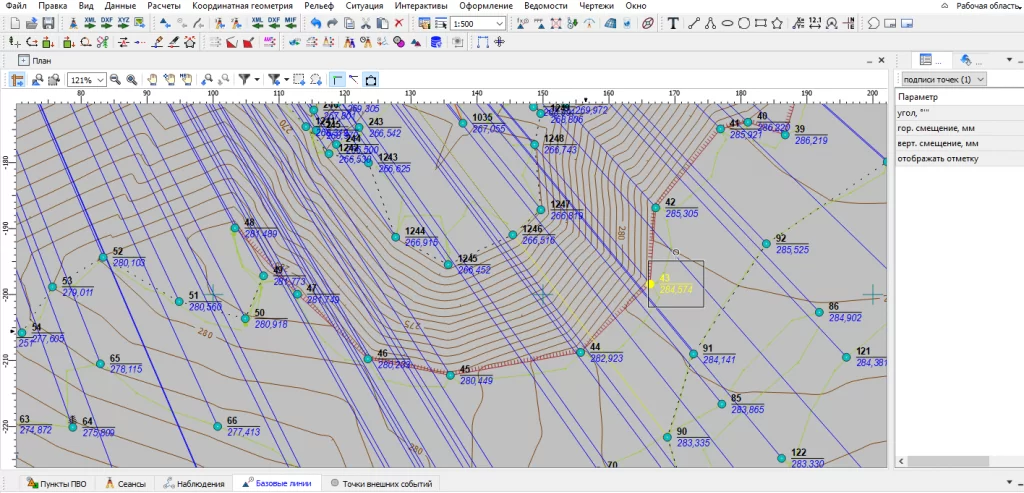

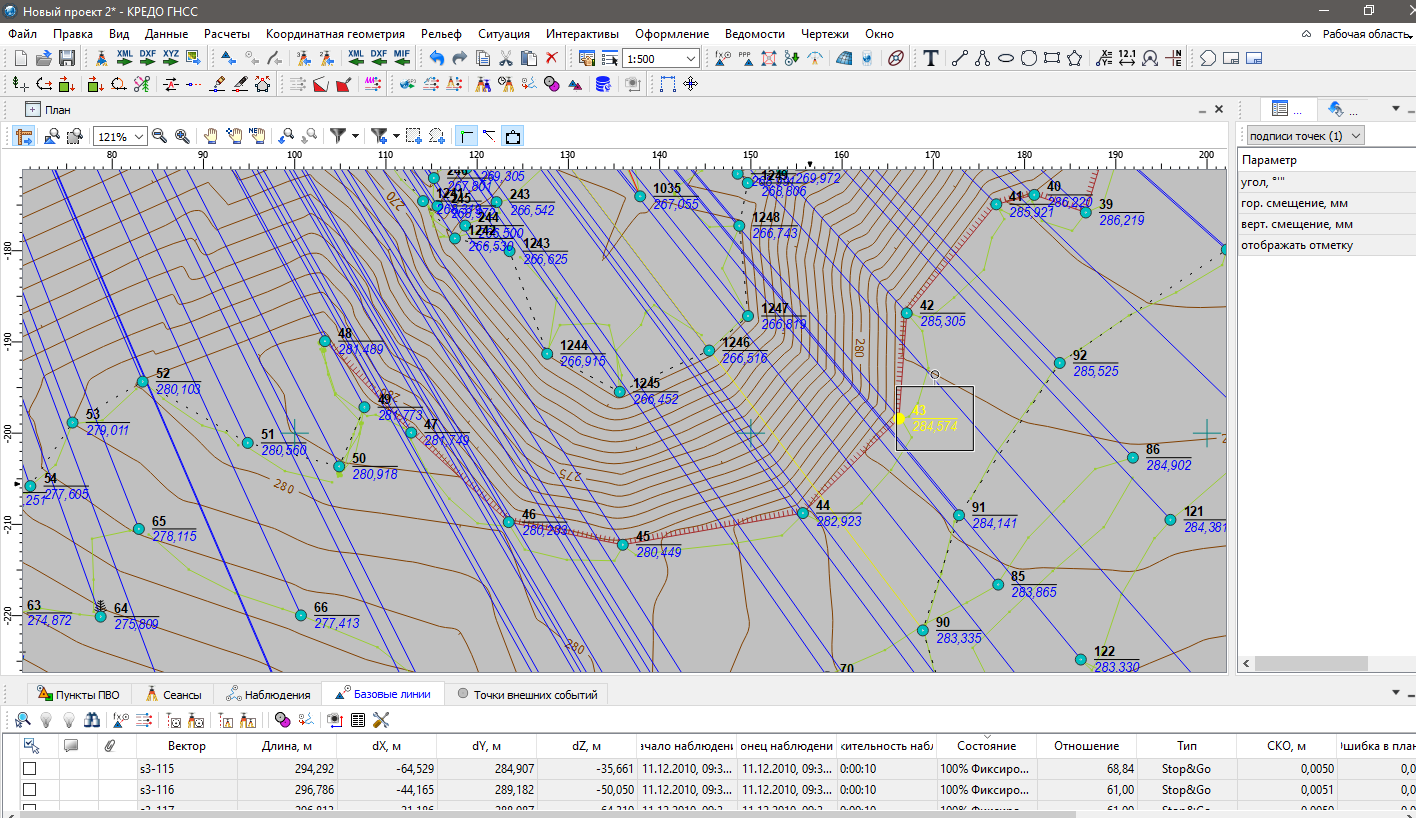

ТИМ КРЕДО ГНСС: обработка данных топографической съёмки в режиме Stop&Go

Программное обеспечение для профессиональной обработки данных топографической съёмки с автоматическим формированием точечных, линейных и площадных объектов на основе полевого кодирования.

Ключевые возможности:

• Обработка Stop&Go. Расчёт векторов и автоматическая обработка данных полевого кодирования из файлов спутниковых измерений.
• Импорт данных. Загрузка существующих материалов в форматах DXF/DWG и TopoXML для дополнения съёмки.
• Редактирование и моделирование. Уточнение и доработка материалов съёмки, построение поверхностей, создание планов.
• Подготовка документации. Отправка плана в чертёжную модель для выпуска чертежей, экспорт точек в DXF/DWG или TopoXML(LandXML) для дальнейшего оформления.

Системные требования и лицензии:

• Для работы требуется Система защиты Эшелон II с USB‑ключом (может быть установлен локально или в сети организации).
• Поддержка форматов растров ECW и JPEG2000 доступна при наличии лицензионного соглашения на использование ERDAS ECW/JP2 SDK.
