ТИМ КРЕДО ФОТОГРАММЕТРИЯ: фотограмметрическая обработка, облака точек и цифровая модель местности
ТИМ КРЕДО ФОТОГРАММЕТРИЯ – это профессиональная подсистема для фотограмметрической обработки снимков, построения облаков точек и создания ортофотопланов. Она автоматизирует процессы работы с данными фотограмметрии и лазерного сканирования для получения цифровой модели местности (ЦММ) – рельефа и ситуации – под любые инженерные задачи.
Основные возможности и преимущества
-
Полный цикл фотограмметрической обработки снимков
От исходных изображений до готовых облаков точек и ортофотопланов – всё в одной среде. -
Автоматизация обработки облаков точек (лазерных и фотограмметрических)
Система самостоятельно формирует, чистит и классифицирует облака точек, ускоряя создание цифровой модели местности. -
Построение модели рельефа и ситуации
Результаты пригодны для решения прикладных инженерных задач: проектирование дорог, подготовка генпланов, расчёт объёмов работ. -
Удобный интерфейс с автоматизацией расчётов и моделирования
Интуитивно понятная работа, снижение ручного труда, максимум производительности и качества конечного результата.
Интеграция с геодезическими инструментами ТИМ КРЕДО
Подсистема входит в состав геодезических инструментов программной системы ТИМ КРЕДО. Благодаря совместной обработке данных инженерно-геодезических изысканий, полученных разными методами (фотограмметрия, лазерное сканирование, тахеометрия), вы работаете в единой информационной среде – это гарантирует высокую производительность и точность.
Экспорт данных: популярные форматы
ТИМ КРЕДО ФОТОГРАММЕТРИЯ поддерживает выгрузку результатов во все востребованные форматы:
| Тип данных | Форматы |
|---|---|
| Облака точек | LAS, LAZ, текстовые файлы (XYZ, TXT) |
| Растры и матрицы высот | GeoTIFF, ASCII-гриды, другие растры |
| Цифровая модель местности | DXF/DWG, TopoXML (LandXML), MIF/MID |
| Отдельные точки | Текстовый формат (с координатами и атрибутами) |
| Чертёж | Создание и выпуск готового чертежа внутри системы |
Важно: прямой экспорт в DXF/DWG и LandXML позволяет передавать ЦММ в любые CAD/BIM-приложения без потери данных.
Для каких задач подходит?
-
Инженерно-геодезические изыскания
-
Создание ортофотопланов и цифровых моделей местности
-
Обработка данных БПЛА (фотограмметрия)
-
Совместная работа с лазерными облаками точек (LiDAR)
-
Подготовка исходных данных для проектирования в ТИМ КРЕДО и других BIM-система
Решаемые задачи:

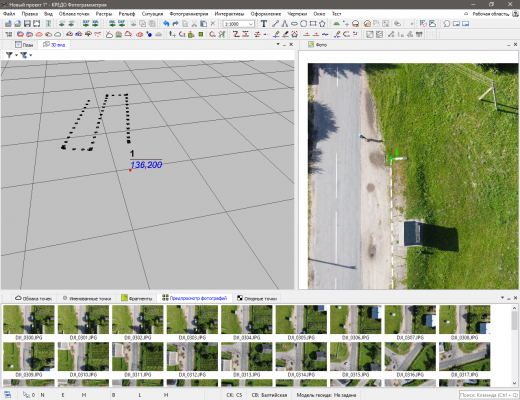

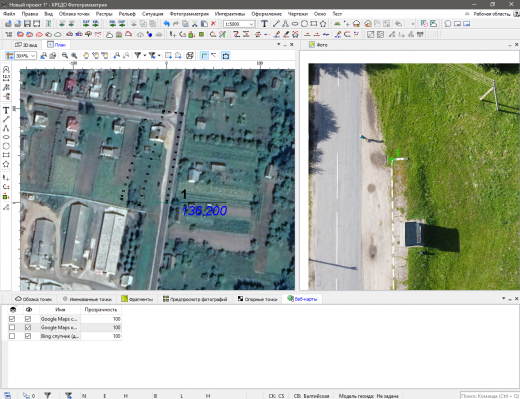

- добавление в проект фотографий – результатов аэрофотосъемки или фотографий наземной фотограмметрической съемки;

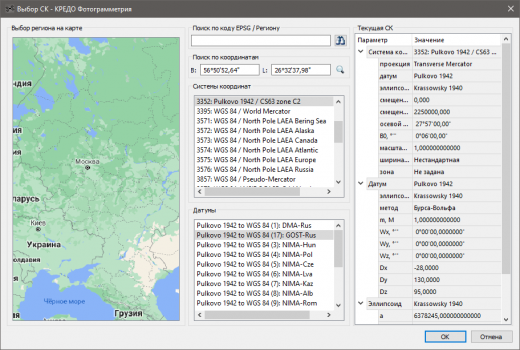

- импорт параметров ориентирования фотоснимков (координат и углов) из EXIF импортируемых фотографий или из текстовых файлов;
- импорт параметров калибровки фотокамер;
- импорт, ручной ввод, редактирование опорных точек;
- создание связующих точек на фотографиях указанием положения опорных;

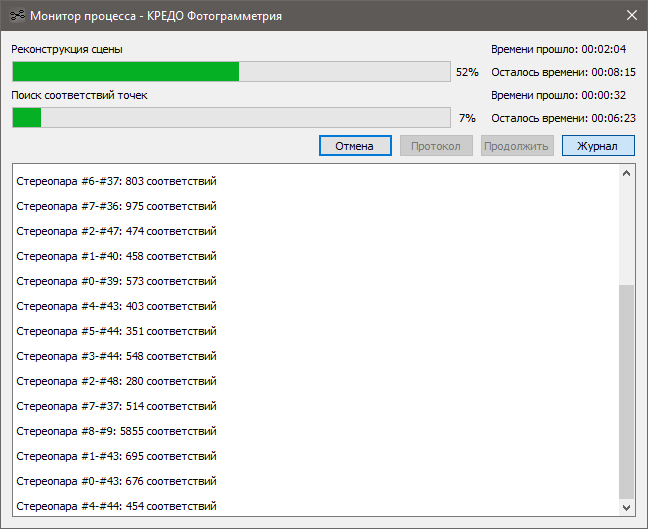

- фотограмметрическое уравнивание (расчет внешних и внутренних параметров ориентирования), формирование редкого облака точек как визуализации рассчитанной модели;
- расчет невязок опорных точек, отображение невязок в таблице и графически в виде эллипсов ошибок;
- возможность редактирования редкого облака для удаления ошибочно определенных точек;

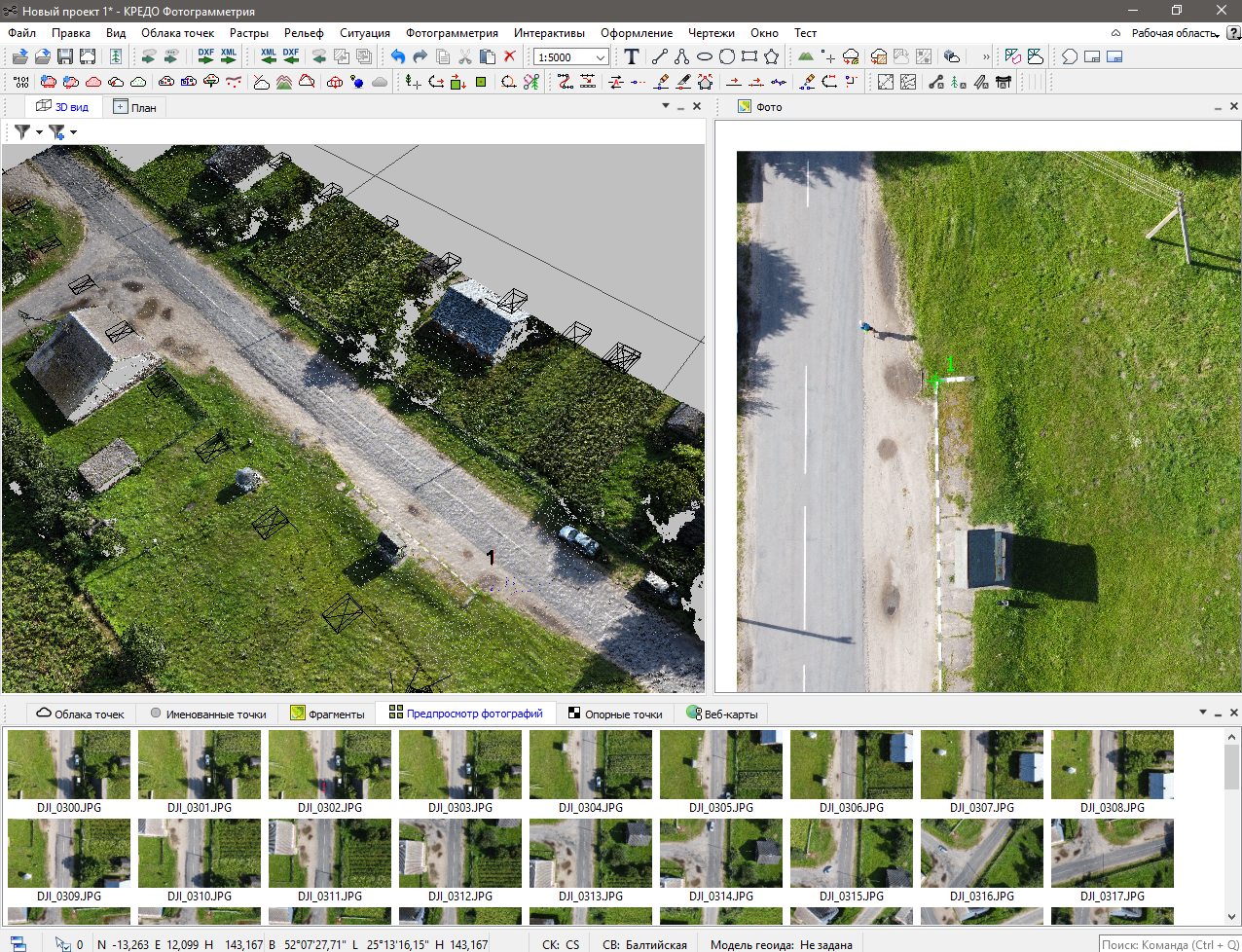

- создание плотного облака точек на основе фотограмметрической модели;
- ортокоррекция фотографий и создание ортофотоплана;
- генерация опорных точек плотного облака и ортофотоплана для обеспечения возможности кусочно-линейной трансформации для устранения остаточных невязок;
- возможность выполнения расчета с распараллеливанием задач между компьютерами в локальной сети;
- импорт/экспорт облаков точек в форматах: LAS, LAZ, текстовых файлов с настройкой формата, импорт облаков точек в формате E57;
- отображение облаков точек в трехмерном виде (3D), на плоскости (2D) и в вертикальных сечениях;
- трансформация облаков точек по абсолютным и относительным опорным точкам;
- работа с целым облаком, выбранной областью или отдельными его слоями;

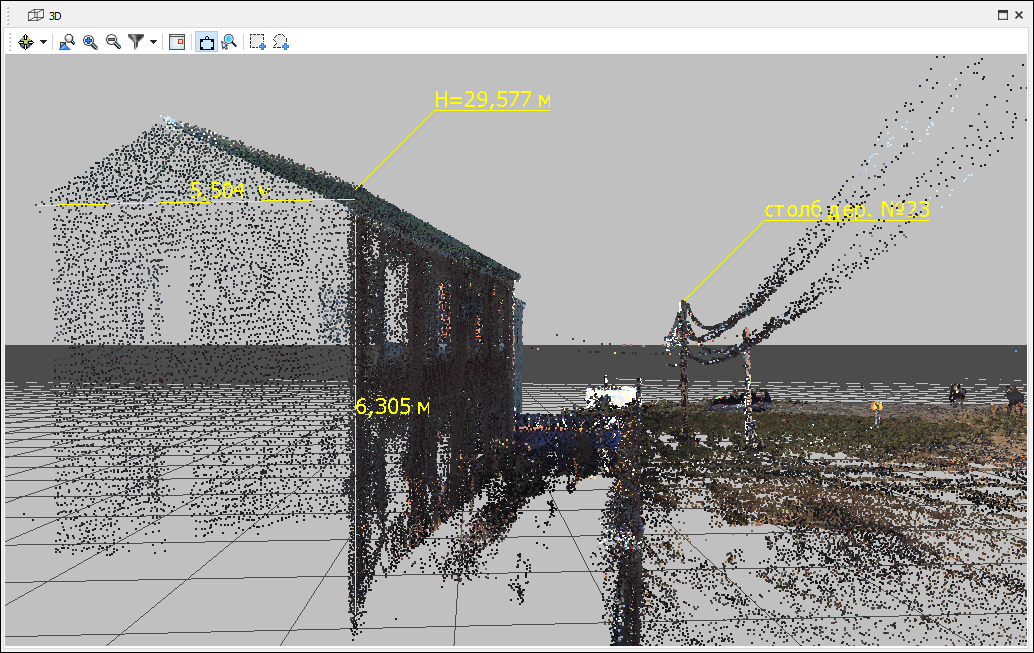

- измерения по облакам точек в плане, в 3D, в поперечных разрезах;
- фильтрация облака точек по порогу различных значений, измеренных или вычисленных;
- расчет нормалей для точек облака;
- расчет высоты над рельефом для точек облака;
- фильтрация различных видов шумов в облаке точек;
- выделение (классификация) рельефа;
- создание матриц высот по облакам точек;
- адаптивное прореживание облака точек и построение цифровой модели рельефа (ЦМР);
- сохранение и использование пользовательских параметров алгоритмов и пакетных сценариев обработки облаков точек;

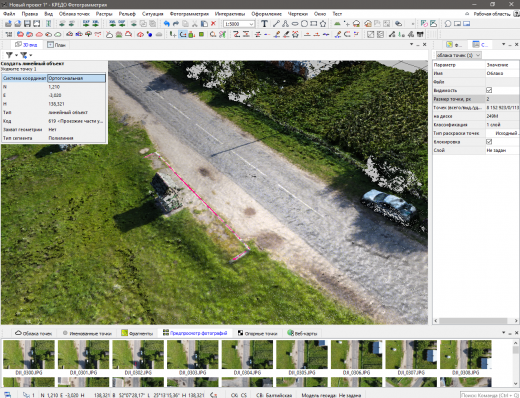

- распознавание точечных и линейных объектов ситуации и создание по ним топографических объектов в трехмерном виде (3D), на плоскости (2D), в вертикальных сечениях;
- автоматический поиск линий электропередачи (столбы и провода) по облаку точек с последующей интерактивной проверкой результатов;
- создание растровых изображений по облакам точек;
- интерактивное распознавание линейных объектов по растрам, полученным из облаков точек и ортофотопланам;

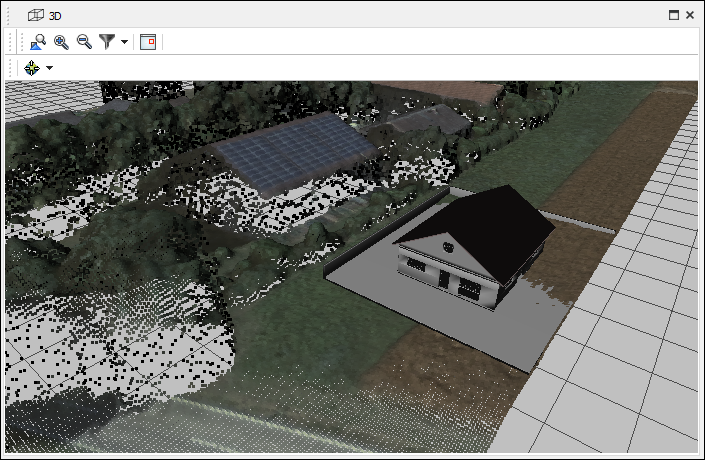

- импорт и визуализация 3D моделей в форматах IFC, 3DS, OBJ, PLY. Измерение расстояний между узлами и ребрами 3D моделей и облаками точек, ТО в 3D окне;

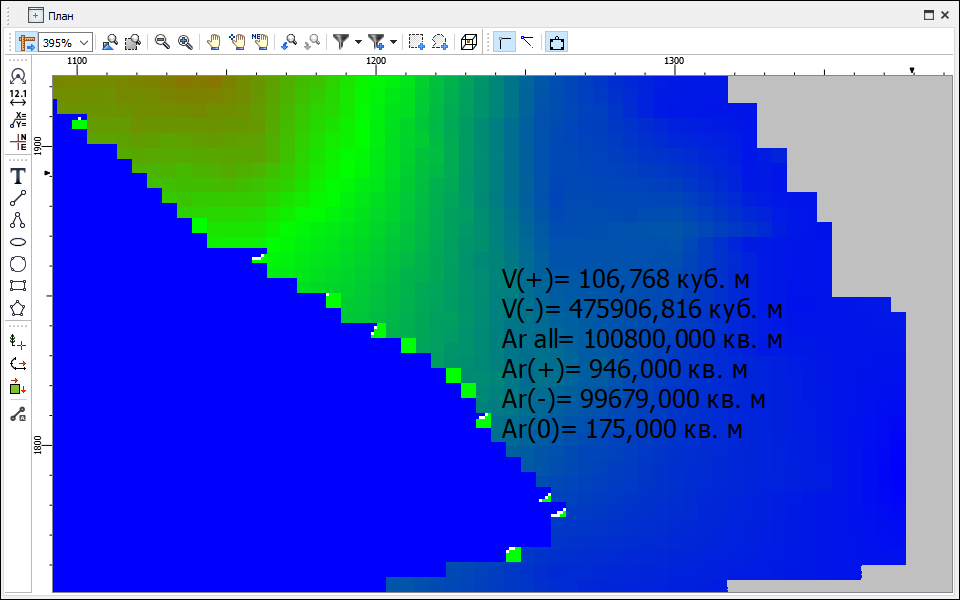

- расчет объемов по облакам точек;
- создание и редактирование топографических объектов для подготовки топографических планов при выполнении небольших проектов;
- создание, редактирование и экспорт в DXF/DWG чертежей сечений облака точек;
- экспорт данных цифровой модели местности (ЦММ) или цифровой модели рельефа (ЦМР) в форматах: DXF, DWG, TopoXML (LandXML), MIF/MID и текстовых файлов с настройкой формата;
- экспорт элементов организации дорожного движения в формате TopoXML.
Обработка облака точек. Фильтрация данных.
После завершения расчета плотного облака точек или импорта, облако точек отображается в двухмерном виде в окне План, где на плоскости можно оценить загруженные данные. Для удобной работы с трехмерным облаком в окне План есть возможность отображения динамического 3D поперечника, строящего разрез 3D вида облака точек, матрицы высот, векторных и точечных объектов и другой информации.
Также поперечник можно построить, явно указав линию сечения в окне План. Текущий поперечник можно заблокировать, что позволяет выполнять измерения, создавать и редактировать точечные и линейные объекты в окне, включая линии, пересекающие поперечник. Также возможно распознавание линий по облаку в поперечнике и экспорт полученного чертежа в dxf/dwg. При необходимости можно настроить ширину сечения и вертикальный масштаб.

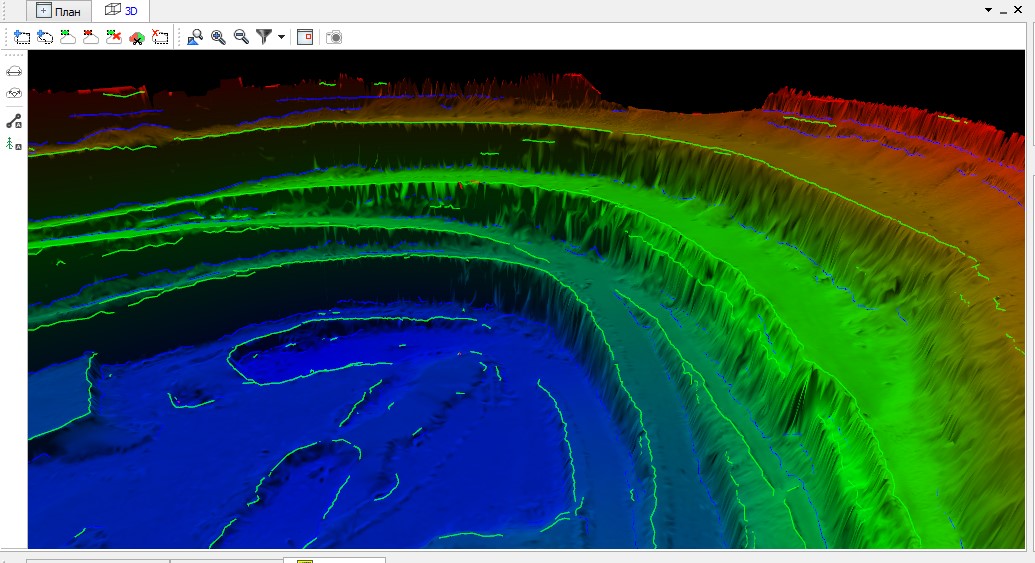

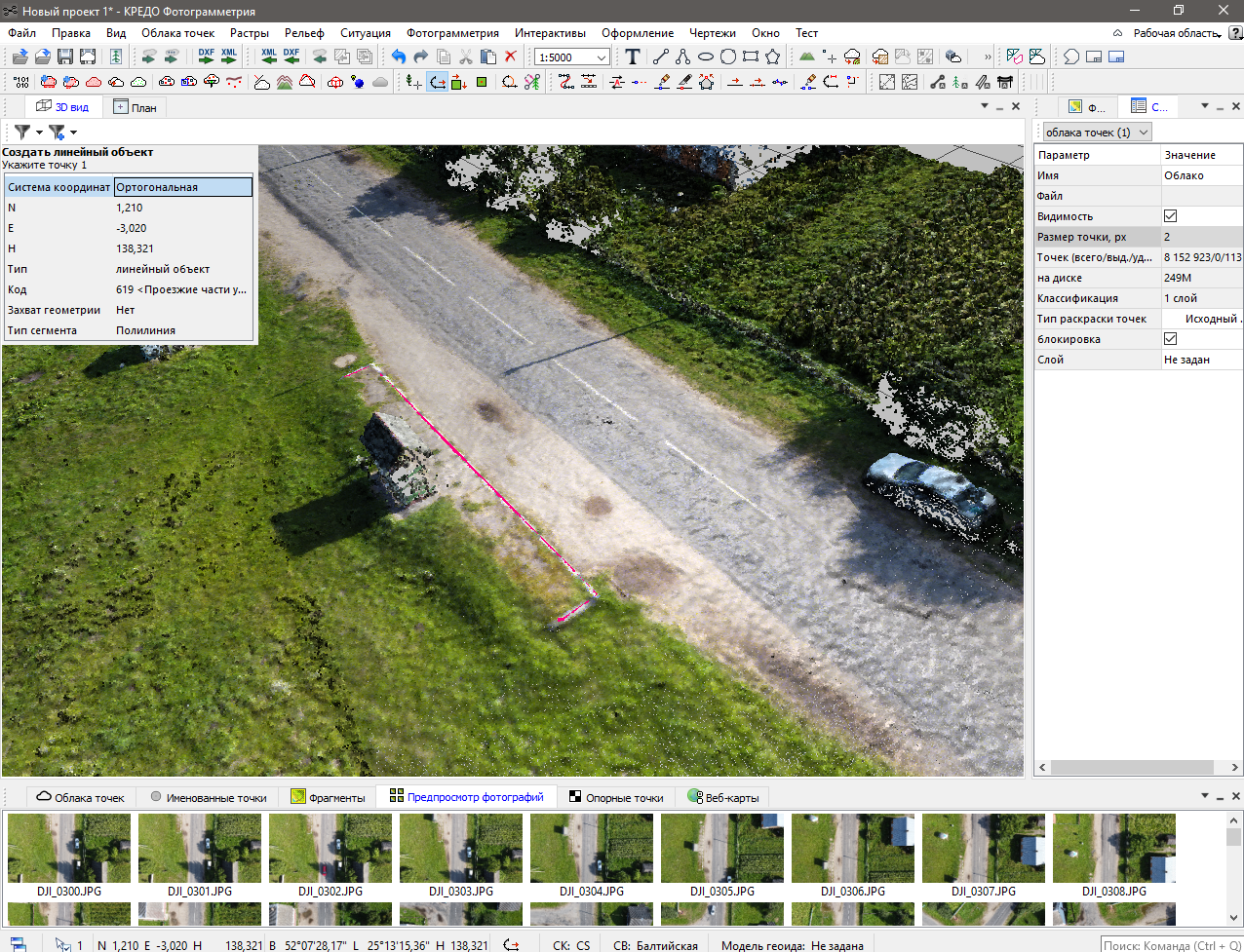

Для полноты восприятия и удобства можно перейти к трехмерному виду в графическом окне 3D вид и продолжить работу. Перемещение в 3D виде выполняется интерактивно по всем направлениям с помощью колеса, правой или левой клавиш мыши. В программе реализовано два полноценных 3D вида, что позволяет удобно работать со сложным объектом, имея возможность видеть его одновременно с разных сторон и в виде сверху (в окне План).
Прежде чем переходить к решению задач по облаку точек, можно осуществить фильтрацию рассчитанного или загруженного облака точек. Фильтрация позволяет убрать шумы ниже рельефа, удалить изолированные точки, движущиеся объекты.

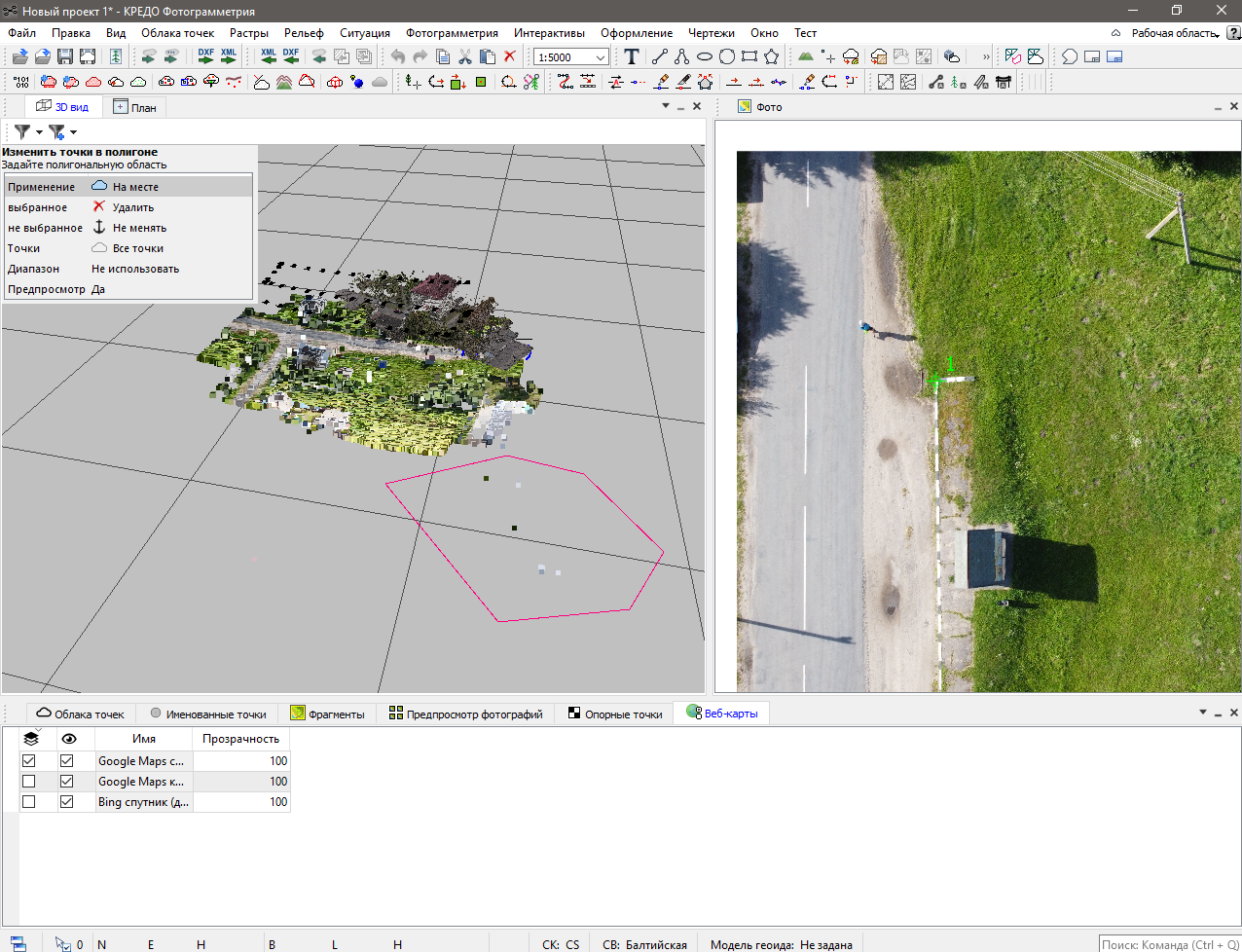

В одном проекте фильтры могут применяться как ко всему облаку точек, так и к частям облака (в заданном контуре, к выделенным точкам, к отдельным классификационным слоям, к точкам, определенным составным логическим и геометрическим условием). При этом указание контура можно выполнять как в 3D виде, так и в окне План. В качестве контура также можно использовать линейный объект. При запуске фильтров можно включить предпросмотр заданных условий и визуально оценить, к каким именно точкам будет применен фильтр.
При необходимости можно вырезать, выделять, удалять части облака точек, просто выделяя области рамкой или контуром в плане или 3D-окне.
