Обновление ТИМ КРЕДО 3D СКАН: 3D Gaussian Splatting, ИИ-распознавание дорожных знаков и новые инструменты обработки облаков точек
Вышло масштабное обновление ТИМ КРЕДО 3D СКАН — программного комплекса для обработки данных лазерного сканирования и фотограмметрии, создания цифровых моделей местности и работы с облаками точек. В этом релизе — поддержка передовой технологии фотореалистичной 3D-реконструкции (3D Gaussian Splatting), новая модель искусственного интеллекта для распознавания объектов дорожной инфраструктуры, расширенные инструменты работы с фотографиями и 3D-моделями, а также множество улучшений, ускоряющих камеральную обработку геодезических данных.
Импорт облаков точек: новые форматы и интеграция с современным оборудованием
Поддержка 3D Gaussian Splatting (3DGS)
Главное новшество обновления — импорт облаков точек с технологией 3D Gaussian Splatting в форматах LLC xgrids и PLY. 3DGS — это технология фотограмметрической трёхмерной реконструкции нового поколения, которая обеспечивает фотореалистичное отображение объектов. Теперь данные, полученные с современного геодезического оборудования, поддерживающего 3DGS, загружаются напрямую в ТИМ КРЕДО 3D СКАН без промежуточных конвертаций.
Импорт в формате PTS
Добавлен импорт облаков точек в формате PTS — классического текстового стандарта, который используется при обработке данных лазерного сканирования с геодезических приборов Leica, Faro и других производителей. Это гарантирует бесшовную загрузку результатов полевых измерений в программу.Импорт привязок панорамных фотографий по шаблону
Реализован импорт привязок панорамных фотографий по настраиваемому шаблону. Инженер может настроить шаблон импорта под текстовые файлы привязки любого формата и от любого производителя оборудования, что делает процесс загрузки фотографий универсальным и независимым от конкретной модели сканера.Работа с облаком точек: фотореалистичная визуализация и гибкое управление
Визуализация 3DGS
ТИМ КРЕДО 3D СКАН теперь поддерживает визуализацию облаков точек в формате 3D Gaussian Splatting. Это позволяет просматривать объекты в фотореалистичном виде — с сохранением естественных цветов, бликов и мелких деталей. Технология особенно полезна для аудита сложных элементов инфраструктуры: бликующих металлических конструкций, фасадов зданий, дорожных ограждений и других объектов, которые трудно различить в классическом облаке точек.Отображение облака точек сплатами
Добавлена опция отображения обычного облака точек сплатами — вместо разрозненных дискретных точек программа показывает сплошные плоские диски, формируя визуально непрерывную поверхность. Это повышает наглядность при анализе облака и упрощает оценку качества данных.Управление слоями облака точек
Появилась возможность удаления пользовательского слоя облаков точек. Инженер получает полную свободу при формировании структуры облака: можно создавать, переименовывать и удалять слои, группируя точки по назначению и типу данных.Работа с 3D-моделями: групповые операции и расширенный анализ
Групповое выделение элементов IFC-модели

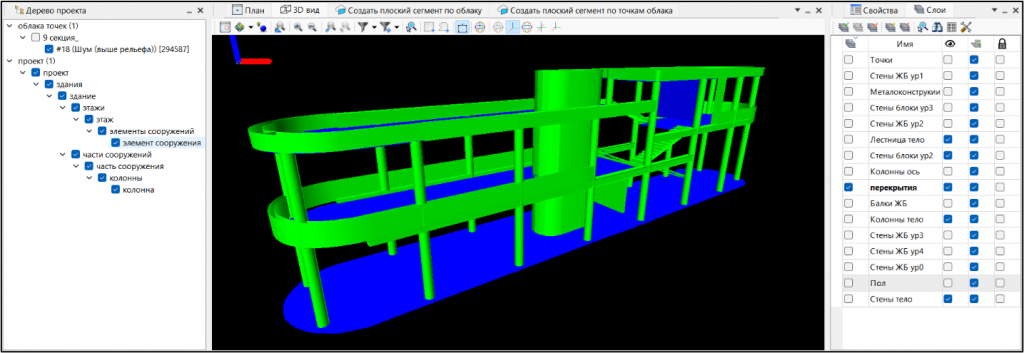

Реализована возможность группового выделения элементов загруженной IFC-модели. Теперь инженер может в один клик скрыть или включить видимость сразу целого перечня объектов 3D-модели — этажа, колонны, стены и т. д. Это оптимизирует процесс сравнения проектной 3D-модели с облаком точек и ускоряет работу со сложными BIM-моделями.Толщина плоских сегментов и отображение площади
Добавлена возможность задания физической толщины плоским сегментам, что делает моделирование более реалистичным. Также в окне «Свойства» теперь отображается площадь основания плоского сегмента — это упрощает визуальный контроль результата моделирования.Анализ отклонений относительно плоского сегмента
Команда «Изменить точки по расстоянию до плоского сегмента» теперь разделяет результаты на отрицательные и положительные значения. Это позволяет определять направление и величину отклонений точек облака относительно проектного положения плоского сегмента — критически важная функция для калибровки и фильтрации данных лазерного сканирования.Прерывание импорта 3D-модели
Добавлена возможность прервать процесс импорта 3D-модели. Если был ошибочно выбран не тот файл или модель слишком тяжёлая, инженер может остановить загрузку, не дожидаясь её завершения.Работа с фотографиями: стереопары, новые окна и точная настройка
Стереопары и координирование объектов
Реализована функциональность работы со стереопарами. Теперь по стереопаре можно определять координаты объектов, не попавших на облако точек, — это расширяет возможности координирования и снижает зависимость от плотности облака.Новые рабочие окна

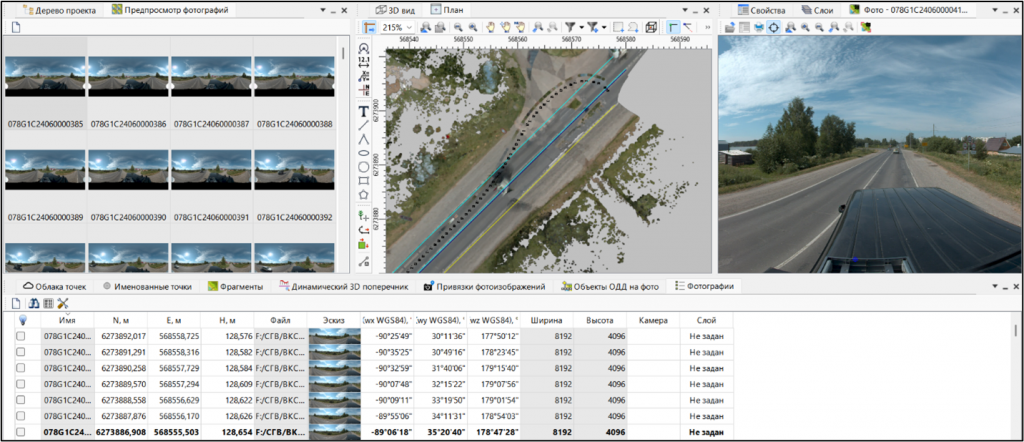

Добавлены окна «Фотокамеры», «Фотографии» и «Предпросмотр фотографий». Все инструменты работы со снимками, съёмочными позициями и миниатюрами объединены в единую рабочую область, что упрощает управление фотоданными.Настройка радиуса сферы фотопанорамы
Появилась настройка изменения радиуса сферы фотопанорамы. Инженер может вручную регулировать размер виртуальной сферы, подстраивая его под расстояния между центрами фотографирования, что улучшает корректность отображения панорам.Единицы измерения в свойствах проекта
В окне «Свойства проекта» добавлены единицы измерения для параметров «Высота горизонта» и «Размеры центра фотографирования». Это предотвращает ошибки из-за неверной интерпретации числовых данных.Оформление чертежей: новые инструменты для инженерной графики
Подписи отрезков с выносными линиями
Добавлена возможность перемещения подписи отрезка с отображением выносных линий и настройкой стиля. Инженер может вручную корректировать положение текста подписи (например, длины или уклона) в свободную зону чертежа, изменять стиль стрелок и выносных линий.Пересечение (смыкание) двух линий
Новый инструмент автоматически продлевает две выбранные линии — например, бровки дорог или границы проезжих частей — до точки их пересечения. Это ускоряет сопряжение геометрии при оформлении линейных объектов.Разрезание площадных объектов
Добавлен инструмент разрезания площадных объектов. Крупные площадные объекты можно быстро делить на отдельные фрагменты с идеальным смыканием границ на стыке — без пустот и наложений полигонов.Цвет подписей точек и визуализация сечения призмы
Настройка цвета подписей точек «Как у точки» помогает различать на плане точки из разных слоёв. А в окне «Сечение» добавлена визуализация сечения призмы, что упрощает анализ положения объектов и облаков точек относительно призмы.Экспорт данных: пакетная выгрузка и поддержка планшетных сеток
Пакетный экспорт облаков точек
Добавлен пакетный экспорт облаков точек — за одну операцию можно выгрузить несколько облаков, что существенно ускоряет подготовку результатов.Поддержка планшетных и картографических сеток
Реализована поддержка планшетных и картографических сеток. Это обеспечивает корректное наследование геодезических данных и разграфки при переходе между подсистемами ТИМ КРЕДО.Нарезка облаков точек по планшетам
Добавлена автоматическая нарезка облаков точек по границам планшетов. Облако разделяется на фрагменты в соответствии с разграфкой — для дальнейшей камеральной обработки или сдачи результатов.Конфигурация «Дорожная инфраструктура»: ИИ нового поколения
Новая модель ИИ для распознавания дорожных знаков и светофоров

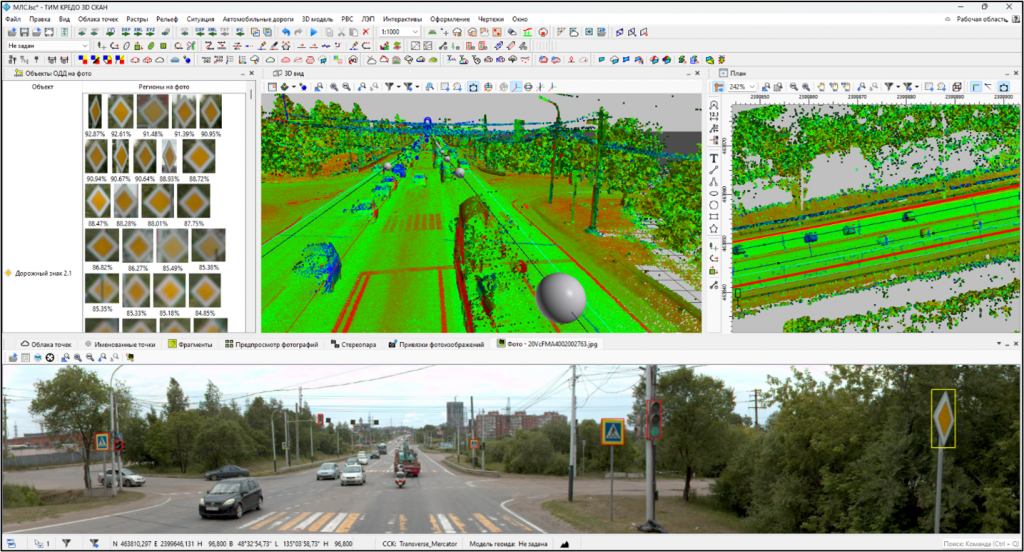

В конфигурацию «Дорожная инфраструктура» внедрена новая, более точная модель искусственного интеллекта для распознавания дорожных знаков и светофоров по фотографиям. Модель сокращает время распознавания и количество ошибок, что снижает объёмы ручной проверки и минимизирует необходимость ручного создания пропущенных объектов организации дорожного движения.Просмотр и редактирование результатов распознавания на фото
Добавлено окно для просмотра и редактирования результатов распознавания на фото. Инженер может проконтролировать распознанные объекты и точность распознавания до принятия решения об их создании — это исключает дублирование работы и повышает качество данных.Типоразмеры дорожных знаков
Реализована поддержка типоразмеров дорожных знаков и автоматическое определение типоразмера по фактическому размеру знака, измеренному по облаку точек. Это избавляет пользователя от необходимости вручную замерять габариты знака и ускоряет камеральную обработку.Автоматический пересчёт высоты установки
При изменении положения или типоразмера дорожного знака или светофора параметр «Высота установки» пересчитывается автоматически — точка крепления и высота подвеса обновляются динамически.Создание дорожного знака по 3 точкам и форме
Добавлена опция ручного создания дорожного знака по 3 точкам с предварительным указанием формы знака — универсальное решение для случаев, когда автоматическое распознавание не сработало.Конфигурация «Резервуары»: сварные швы и гибкая аналитика деформаций
Вертикальные швы на развёртке РВС

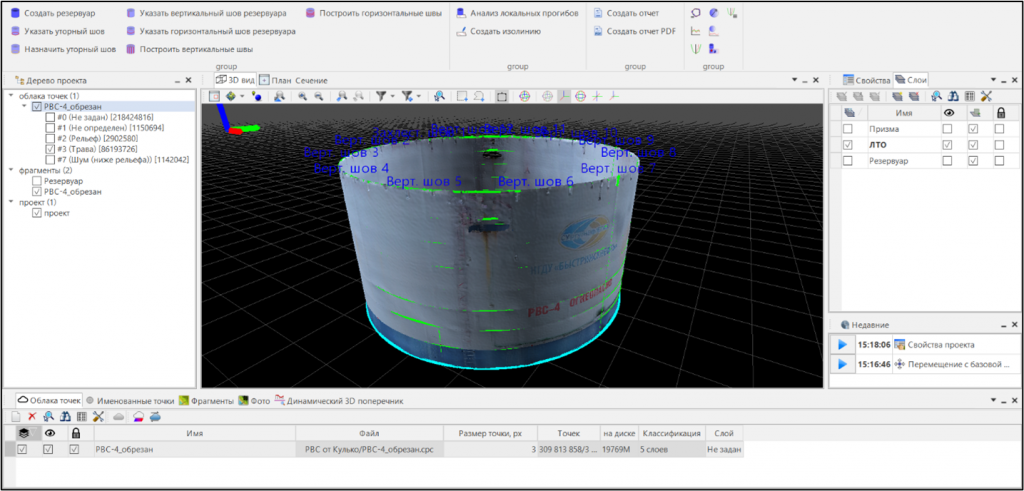

На развёртку стенки резервуара (РВС) автоматически выносятся вертикальные сварные швы. Это соответствует требованиям проверяющей стороны и избавляет инженера от ручного сопоставления исполнительных чертежей с трёхмерным облаком точек.Гибкое отображение горизонтальных проекций отклонений
Добавлена настройка «вид сверху / вид снизу» для горизонтальной проекции отклонений РВС. Ракурс визуализации деформаций можно переключать в зависимости от требований проекции и адаптировать документацию под внутренние стандарты заказчика.Сопоставление деформаций со сварными швами
В горизонтальной проекции отклонений РВС и на графиках отклонения образующих добавлено отображение сварных швов. Это позволяет визуально сопоставить зоны максимальных отклонений с местами расположения сварных соединений и локализовать дефекты.Настраиваемые допуски отклонений РВС
Появилась возможность самостоятельно задавать предельные нормативные значения отклонений РВС — под требования проверяющей стороны и с учётом объёма, назначения и конструктивных особенностей конкретного резервуара.Оптимизация и исправления
Улучшения производительности и интерфейса

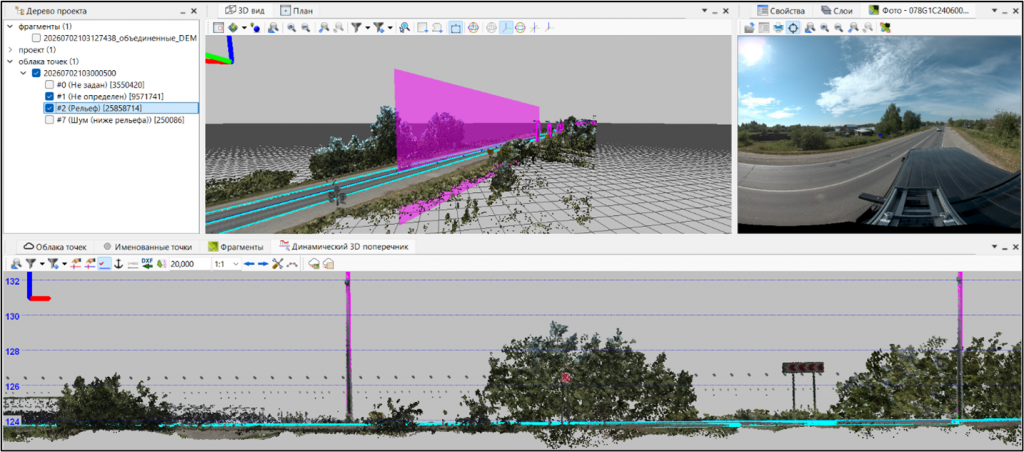

- Оптимизирована работа окна «Динамический 3D поперечник» при большом количестве дополнительных точек — обеспечено стабильное масштабирование и перемещение сечения.
- Изменено отображение пересекаемых линий в окне «Динамический 3D поперечник».
- Оптимизирована операция группового удаления дополнительных точек — ускорено выполнение при удалении большого количества именованных точек.
Улучшения экспорта и обработки данных
- Экспорт в IFC: поверхность призмы и плоский сегмент теперь экспортируются как параметрические тела, а не набор треугольников. Это критически важно для координации BIM-проектов — геометрия конструктивных элементов передаётся в смежные ТИМ-системы как полноценные 3D-тела с сохранением параметров.
- Команда «Сшить ЛТО по расстоянию»: поддерживаются все типы линейных объектов, добавлен учёт угла между линиями. Это позволяет автоматически объединять разрозненные сегменты в единый непрерывный объект — например, сшивать ось автомобильной дороги для корректной работы модуля «Дорожная инфраструктура».
- Распознавание объектов ОДД: разделены этапы распознавания на фото и распознавания в облаке точек — можно проконтролировать и откорректировать результаты до позиционирования знака по облаку.
- Дополнительная трансформация привязок фотографий: вращение выполняется в собственных осях фото, что повышает точность калибровки.
Исправленные ошибки
- Аварийное завершение программы при вызове команды «Рассчитать объем относительно рельефа» в проекте без облака точек.
- Ошибки интерполяции матриц высот.
- Ошибка экспорта в DXF/DWG площадного тематического объекта с заполнением условного знака.
- Импорт облака точек в формате LAS с конфликтом дополнительных метаданных.
- Работа команды «Изменение точек облака вдоль геометрии» с типом геометрии «Анизотропный» на краях оси.
- Выделение цветом линейных объектов при последовательной сшивке.
- Ошибка создания подписей при привязке к существующей подписи отрезка в окнах «3D вид» и «Сечение».
- Учёт ограничения области в алгоритме распознавания дорожной разметки.
- Сортировка по имени в окне «Фотографии».
-
